Technical data |
|||||
|---|---|---|---|---|---|
| Model | QUICK9334 | QUICK9434 | QUICK9333 | QUICK9433 | |
| Tension | 100-240V AC | ||||
| Power (W) | 150 | ||||
| Temperature range (℃) | 50-500 (status: working modes) | ||||
| Axis | 4 | 3 | |||
| Movement range (mm) | X | 300 | 400 | 300 | 400 |
| Y | 300 | 400 | 300 | 400 | |
| Z | 100 | 100 | 100 | 100 | |
| R | 300 ° | – | |||
| Speed range (mm / s) | X | 0.1 to 600 | 0.1 to 600 | ||
| Y | 0.1 to 600 | 0.1 to 600 | |||
| Z | 0.1-200 | 0.1-200 | |||
| R | 0,1 to 600 ° | – | |||
| Repeatability (mm) | X | ± 0,02 | |||
| Y | |||||
| Z | |||||
| R | ± 0,02 ° | – | |||
| Resolution (mm) | X | 0,01 | |||
| Y | |||||
| Z | |||||
| R | 0.01 ° | – | |||
| Weight (kg) | Work table | 6 | 8 | 6 | 8 |
| Head | 2 | 2 | 2 | 2 | |
| Speed Control | Smoothly | ||||
| Demo file capacity | ≤999, Max. 60000 points | ||||
| Processed file capacity | ≤255 | ||||
| Solder wire diameter (mm) | 0,3, 0,5, 0,6, 0,8, 1,0, 1,2 | ||||
| Ambient conditions | Temperature (℃) | 0-40 | |||
| Relative humidity (%) | 20-90 (without condensation) | ||||
| Size W × D × H (mm) | 470 × 475 × 780 | 570 × 570 × 790 | 470 × 470 × 580 | 570 × 570 × 580 | |
| Weight (kg) | Over 43 | Over 28 | Over 38 | Over 26 | |

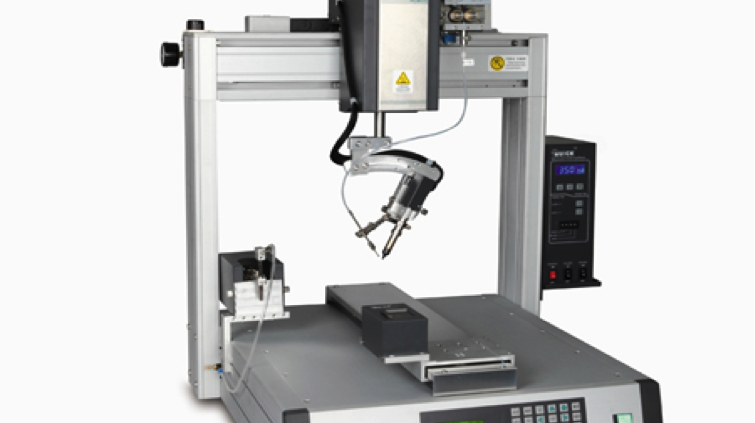

QUICK9334 und QUICK9434 Lötroboter – Intelligente Automatisierung für moderne Elektronikfertigung
Die QUICK9334 und QUICK9434 Lötroboter gehören zu den fortschrittlichsten automatischen Lötstationen für präzise SMD- und PCB-Lötprozesse. Mit einer Temperaturspanne von bis zu 500 °C, hoher Wiederholgenauigkeit und einer flexiblen Bewegungssteuerung ermöglichen sie exakte, reproduzierbare Ergebnisse.
Dank ihrer kompakten Bauweise und intelligenten Steuerungssysteme sind sie sowohl für Produktionslinien als auch für Entwicklungs- und Testlabore ideal geeignet.
Leistungsstarke Automatisierung mit Mehr-Achsen-Steuerung
Die Modelle QUICK9334 und QUICK9434 verfügen über eine 4-Achsen-Steuerung (X/Y/Z/R), während QUICK9333 und QUICK9433 mit 3 Achsen arbeiten.
Diese Konfiguration erlaubt komplexe Lötbewegungen in mehreren Richtungen mit höchster Genauigkeit. Die Bewegungsreichweite beträgt bis zu 400 mm in X- und Y-Richtung, 100 mm in der Z-Achse und 300° Rotation (R-Achse) bei den 4-Achsen-Modellen.
Präzision und Kontrolle für jedes Lötprojekt
Mit einer Temperaturspanne von 50–500 °C sind die QUICK-Lötroboter für unterschiedlichste Materialien und Lötverfahren geeignet – einschließlich bleifreier Anwendungen.
Die Wiederholgenauigkeit von ±0,02 mm und eine Auflösung von 0,01 mm garantieren konsistente Qualität, selbst bei Mikrolötaufgaben.
Die Geschwindigkeitssteuerung erfolgt stufenlos („Smoothly Control“) und deckt einen Bereich von 0,1 bis 600 mm/s (X/Y) bzw. 0,1 bis 200 mm/s (Z) ab. Diese Flexibilität ermöglicht die präzise Anpassung an jedes Lötprofil.
Effiziente Datenverwaltung und Programmierung
Die QUICK-Serie bietet eine leistungsfähige Dateiverwaltung mit bis zu 999 Demo-Dateien (maximal 60.000 Punkte) sowie 255 Prozessdateien. So können Bediener wiederkehrende Lötmuster speichern, abrufen und anpassen – ideal für Serienfertigung und komplexe Baugruppen.
Mehr über die QUICK-Serie erfährst du auf der offiziellen QUICK Global Website.
