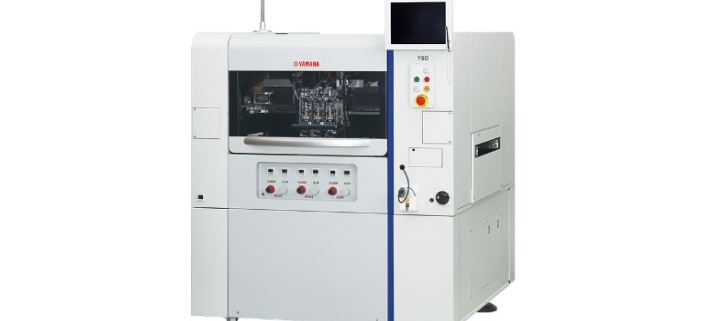

Sistema di distribuzione ad alta velocità YRM-D: massima velocità e precisione per le moderne linee SMT
Il sistema di dosaggio ad alta velocità YRM-D è una soluzione potente per processi di dosaggio altamente precisi e flessibili nella produzione elettronica. Consente applicazioni di liquidi rapide, stabili ed estremamente accurate su una vasta gamma di circuiti stampati. In questo modo, il sistema aumenta la produttività e supporta in modo affidabile layout PCB complessi e ad alta densità.
Sistema di dosaggio ad alta velocità YRM-D – Dosaggio rapido e preciso
Il sistema raggiunge una velocità di dosaggio molto elevata, mantenendo al contempo la massima precisione. Questa combinazione garantisce processi di produzione stabili con la massima resa.
Il sistema di dosaggio ad alta velocità YRM-D rileva diversi riferimenti sul circuito stampato e corregge la posizione localmente. In questo modo il dosaggio rimane preciso anche con PCB soggetti a deformazioni, dilatazioni o contrazioni.
Correzione fiduciale su tutto il circuito stampato
In caso di PCB di grandi dimensioni o imprecisi, la posizione viene corretta automaticamente. In questo modo la qualità del dosaggio rimane costante.
Riconoscimento locale del marchio per la massima precisione
Grazie ai marchi locali personalizzati è possibile lavorare con estrema precisione anche su materiali difficili come i PCB in carta fenolica.
Possibilità di impiego flessibili per diversi tipi di PCB
Il sistema è particolarmente adatto per PCB complessi ad alta densità. Irregolarità o avvallamenti non rappresentano un problema, poiché la superficie viene misurata tramite laser. Le informazioni relative all’altezza ottenute vengono trasferite direttamente all’altezza di dosaggio. In questo modo si evitano in modo affidabile errori come danni ai contatti.
Inoltre, il sistema è adatto per una vasta gamma di liquidi ed è compatibile con molte siringhe comuni da 5 a 30 cc. Ciò riduce i costi per gli accessori e lo stoccaggio.
Controllo affidabile delle date di scadenza
Il sistema documenta il prelievo e la restituzione dei materiali di dosaggio. In questo modo è possibile tracciare in qualsiasi momento le date di scadenza ed escludere in modo sicuro i materiali scaduti.
Automazione efficiente per ridurre il carico di lavoro
Diverse funzioni consentono una notevole riduzione delle attività manuali:
-
Il cambio automatico dei perni push-up riduce i tempi di attrezzaggio.
-
La creazione automatica dei dati converte i dati CAD in dati di dosaggio.
-
Il pre-dosaggio rileva il diametro delle gocce e regola automaticamente la quantità di dosaggio.
-
I sensori di livello segnalano tempestivamente quando la siringa è quasi vuota.
-
Direkte Montage der Düse erleichtert Reinigung und Wartung.
Queste automazioni aumentano la stabilità dei processi e riducono notevolmente i tempi di preparazione.
Dati tecnici – Sistema di erogazione ad alta velocità YRM-D
-
Metodo di dosaggio: Air-pulsed
-
Capacità di dosaggio: 0,07 s/Shot (Nota 1)
-
Precisione di dosaggio: ±0,05 mm, Cpk ≥ 1,0
-
Dimensioni PCB: da L50 × L50 mm a L510 × L460 mm
-
Alimentazione elettrica: trifase CA 200–416 V ±10 %, 50/60 Hz
-
Alimentazione aria: ≥ 0,45 MPa, asciutta e pulita
-
Dimensioni: L 1.254 × P 1.440 × A 1.445 mm
-
Peso: circa 1.200 kg
- Classe laser: prodotto laser di classe 1 (IEC60825-1, FDA Parte 1040.10)
