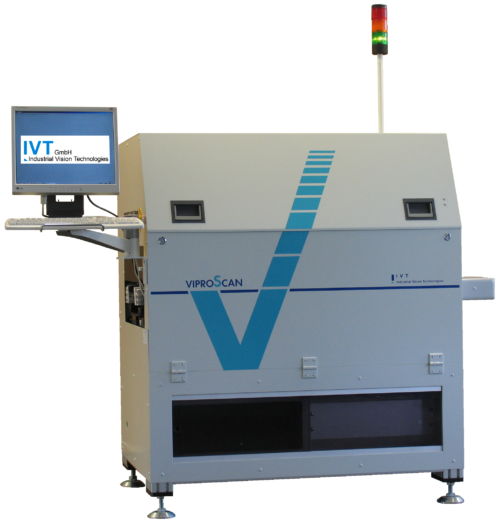

VIPROScan, das multifunktionale Prüfsystem
zur automatischen Inspektion von
Leiterplatten.
Durch kurze Bildaufnahme- und Analysezeit
ist dieser Automat für den Inline-Einsatz
ausgelegt. Mittels CAD-Daten wird der
Prüfplan erstellt, dessen Auswahl durch
den Bediener oder über Barcode erfolgt.
VIPROScan basiert auf einer hochauflösenden
Zeilenkamera mit 8192 Pixel.
Dank extrem leuchtstarker LED-Beleuchtung
werden sehr kurze Bildaufnahmezeiten
erreicht. Optional können mehrere LED-Zeilen
eingebaut werden und Mehrfach-Scans mit
unterschiedlicher Beleuchtung durchgeführt
werden.
zur automatischen Inspektion von
Leiterplatten.
Durch kurze Bildaufnahme- und Analysezeit
ist dieser Automat für den Inline-Einsatz
ausgelegt. Mittels CAD-Daten wird der
Prüfplan erstellt, dessen Auswahl durch
den Bediener oder über Barcode erfolgt.
VIPROScan basiert auf einer hochauflösenden
Zeilenkamera mit 8192 Pixel.
Dank extrem leuchtstarker LED-Beleuchtung
werden sehr kurze Bildaufnahmezeiten
erreicht. Optional können mehrere LED-Zeilen
eingebaut werden und Mehrfach-Scans mit
unterschiedlicher Beleuchtung durchgeführt
werden.
Durch modularen Aufbau kann VIPROScan
zur Kontrolle des Pastenauftrages, zur
Bestückungskontrolle vor dem Löten und
zur Lötstellenkontrolle
eingesetzt werden.
zur Kontrolle des Pastenauftrages, zur
Bestückungskontrolle vor dem Löten und
zur Lötstellenkontrolle
eingesetzt werden.
Leistungsmerkmale:
Einfache Bedienung
Prüfplanerstellung durch CAD-File
Speicherung und Dokumentation der Fehler gemäss ISO 9000
Bestätigung der Fehler durch den Bediener direkt im Automaten „Stop bei Fehler“
oder wahlweise Ausschleusung an den Reparaturplatz VAR
Kurze Prüfzeit trotz höchster Auflösung
Inline / Offline Einbindung in die Fertigung
Geräuscharm und sehr geringe Vibrationen dank Flying Mode
Mehrfach-Scans mit unterschiedlicher Beleuchtung (Option)
Prüfmerkmale:
Bedruckung der Pads mit Lotpaste
Verschmierung der Lotpaste zwischen den Pads
Bestückungskontrolle vor dem Lötprozess (Option)
Schrifterkennung (Option)
Lötstelleninspektion (Option)
