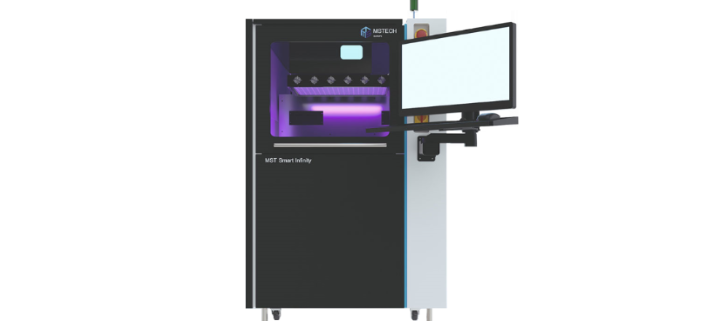

MST Smart Infinity

UV LED / FLIPPER / CCAOI

3 fonctions en 1 appareil en moins de 30 secondes

MST Smart Infinity permet trois fonctions
qui sont normalement gérés séparément.

• Flipper
• UV LED
• CCAOI (Conformal Coating automatique
inspection optique) Commande du scanner
Le MST Smart Infinity permet de gagner de la place dans le
hall de production et augmente
vitesse de production avec un seul opérateur.
L’installation peut être intégrée dans une ligne de production
de PCBA électroniques
.
D’autres versions sont en cours de développement : Four UV
/ Marquage au laser / Nettoyage et surfaces
Activation.

Détails techniques

• Caméra de haute précision : détection de PCB
Marque de repérage, trou PVB & trou de fixation, etc.
• Max. Taille du circuit imprimé : <=330 x 440mm. Champ de vision
Champ de vision.
• Max. Épaisseur du PCB : = 5µm – 8mm
• Max. Hauteur de l’élément : jusqu’à 70 mm
• Couleur : reconnaissance de la couleur, du noir et du blanc
d’objets d’ameublement
• Vérification de la surface de couverture du revêtement conforme :
Tolérances :
>= +/- 0,1 mm à 21µm (20 sec. max
/ 430x330mm) ou >= +/- 0,2 mm 42µm
Résolution (10 sec. max / 430x330mm)
• Epaisseur du revêtement conforme : Peut vérifier
automatique grâce à une vue topologique calibrée
• Défauts cosmétiques : peuvent être vérifiés selon la CIB.
Notre Conformal Coating AOI reconnaît
bulles supérieures à 50µm. Les petites bulles sont
normalement de la poussière ou d’autres impuretés.
• L’épaisseur : peut être vérifiée sur IC-Möwenbein,
par une vue topologique calibrée
• Enregistrement : tous les résultats d’inspection
• Lien vers le système statistique : notre ingénieur
peut programmer l’interface. Client
Spécifications requises

Processus

Modes disponibles

Fonctionnement en UV et CCI

Fonctionnement UV sans CCI

Fonctionnement CCI sans UV

Fonctionnement du CCI en premier

Mode Pass

Lampe UV

• lampe UV 395nm
• LED UV : L570 * l456 * H88mm
• Contrôleur LED UV : L384 * L284 *
H180mm
• Contrôleur : 14,2kg
• Lampe LED UV : 18,6kg

Contrôleur CCI

Spécifications du PC :
• Type : Rack 19 pouces (4U)
• Largeur : 482 mm / profondeur : 650 mm / hauteur : 178 mm /
Poids : 10,50 kg (vide).
• Accès aux connecteurs à l’arrière du PC.
• Support : écran sur le côté gauche de l’appareil.

5. décembre 2023/par Dominic Stadler

a_Blog MSTECH, Ultraviolet (UV)

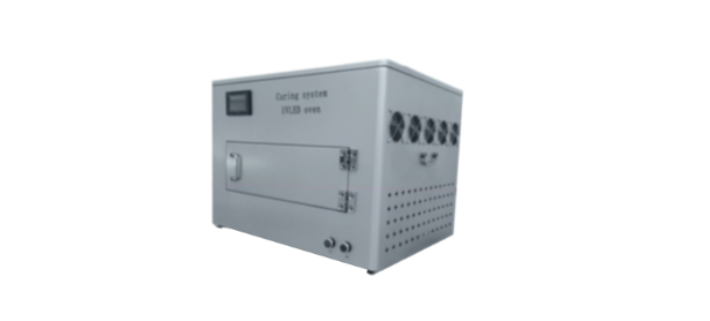

Oven UV Mercury

Four à mercure UV en ligne

Le four UV au mercure pour le revêtement sélectif conforme sur une face des cartes de circuits imprimés (PCB) maximise la productivité et le rendement, économise de l’espace dans l’usine et réduit les exigences en matière de manipulation des PCB.

Le four UV au mercure est disponible pour une intégration dans la ligne modulaire Protection Concept et peut être configuré pour le traitement des circuits imprimés en continu sous le procédé de durcissement UV au mercure.

Détails techniques

– Lampes HG : Les lampes à haute pression HG sont
nécessaire pour la polymérisation industrielle. Ceux-ci fonctionnent avec jusqu’à
jusqu’à 20bar par la dilatation du gaz
– Tube à arc électrique : un arc électrique est généré par une
tube à arc en verre de quartz allumé, qui contient du mercure et du
Argon. La lumière a des largeurs de bande avec des
Concentration à certaines fréquences
– Lampe à vapeur de mercure : lampe à décharge
– Arrête le système : l’appareil est équipé d’un
pressostat différentiel qui
le système s’arrête immédiatement lorsque l’aération
tombe en dessous des valeurs prescrites
– Réglage de la largeur : électrique et automatique
Réglage de la largeur
– Contrôle de l’humidité de l’air (option) : Climatiseur
(régulation de l’humidité et de la TºC en circuit fermé)

Fonctions

Surveillance des processus

Tout au long du processus de protection
le programme de logique programmée
(PLC), le processus de chargement et de
le processus de chargement et de déchargement,
Emplacement de la platine et de l’évacuation d’air
Ventilation pour d’éventuels processus de protection à base de solvants.

Concept de ventilation

Conception unique de la ventilation : Permet de
fonctionnement plus froid du four et prolonge
la durée de vie des composants électroniques.

50% de la lumière dirigée

Le réflecteur fournit plus de 50% de la
lumière dirigée. Le rendement est
de plus en plus au fil du temps :
– Pollution par l’ozone
– Traversée de surface par UV
– Température sur les particules en suspension dans l’air
Polluants

Spécifications pour les modules en ligne

– Système de contrôle : contrôle des instruments
– la durée de vie de la lampe UV peut atteindre 1000-1200 heures
– Focus sur la conception d’importation haute abat-jour réflecteur de lumière
– Une zone de refroidissement indépendante assure un faible
Température à la sortie du PCB
– Le système de transmission utilise une vitesse réglable de
100-2000mm/min

Détails sur la dureté

– La luminosité de la lampe est proportionnelle à la vapeur.
Température
– Températures d’arc électronique avec augmentation de la pression
pendant la phase d’échauffement
– Résistances de ballast nécessaires pour éviter les explosions
– Lumière à haute intensité – ne peut pas être faible Lumière éteinte
d’un seul domaine doit être distribué

Avantages

28. février 2024/par Dominic Stadler

a_Blog MSTECH, Ultraviolet (UV)

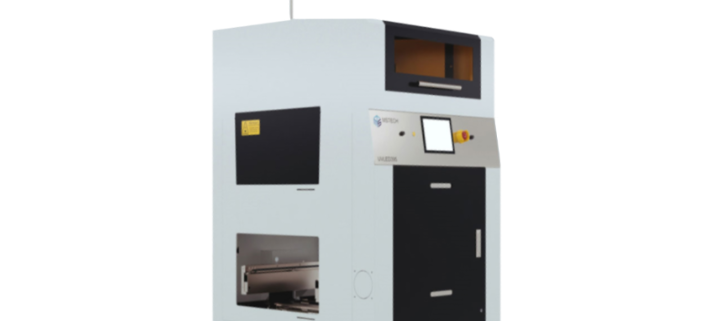

UVLED 395

Système de durcissement par ultraviolets sophistiqué pour des revêtements conformes

La source de lumière plane haute performance est intégrée dans notre système modulaire entièrement intégré, avec un système de commande simple et flexible, des bandes transporteuses et une série d’options et d’accessoires pour répondre à tous les besoins.

La source de rayonnement UV a le meilleur rendement au monde grâce à l’utilisation de LED haute performance. La fréquence est réglée sur 395 nm.

Refroidissement à air forcé intégré et programmable sur toute la surface de 500 mm x 400 mm.

Le faible encombrement est préparé pour une intégration facile dans toute ligne automatisée, la compatibilité SMEMA totale et les fonctions d’exportation de données Industrie 4.0 offrent des possibilités et une traçabilité exceptionnelles.

Détails techniques

• Longueur d’onde: 395nm.Options: 365nm, 385nm, 405nm
– Puissance électrique : 1800w
– Plage de durcissement : 500x400mm (option durcissement
surface 800x500mm)
– Côté de durcissement : face supérieure (option en haut et
en bas) dans le convoyeur supérieur ou le convoyeur de retour
– Meilleure distance de polymérisation : 50-150mm
– Intensité de la puissance : 1000mW/cm2 (à 15cm
distance de travail)
– Méthode de refroidissement : refroidissement par ventilateur
– Contrôle de l’humidité : Climatisation (humidité
& régulation TºC en boucle fermée) (option)
– Pas de préchauffage nécessaire après la mise en marche : immédiat
Mise en marche/arrêt. Elle atteint immédiatement la lumière maximale
intensité lumineuse immédiatement, ce qui
Durée de vie

Caractéristiques

Flexibilité sur les dimensions

– Prise en charge des plaques PCBS et des palettes
– De petit : 50 mm x 50 mm à
taille complète : 710 mm x 550 mm

Détails du conseil d’administration

– Planche avec réglage : 50-550
mm (1.97-20 in.), rail avant fixe
– hauteur du panneau : 150 mm
(9.5 in.) au-dessus ou au-dessous de la plaque
– Poids des planches/palettes : ≤ 12,0 kg/m
(24 lbs.) max.
– Épaisseur du panneau/de la palette : 0,6 mm
(0,02 pouce) min., 25 mm (1 pouce) max.

Pas de radiation infrarouge

Source de lumière froide, adaptée au durcissement
tous les types de matériaux sensibles à la chaleur
Commande de lampe
– Affichage du panneau : Fonctionnement LCD
– Puissance : 0-100% réglable
– Surveillance de la température
– alimentation électrique : 110/220VAC
50/60HZ

Avantages

Par rapport à d’autres systèmes de durcissement

– Dose UV simple – production
Concept simple
– La stabilité du processus et la répétabilité sont
avec des paramètres minimaux
– Couverture de toute la surface du panneau en une seule opération
-Couverture uniforme : pas de plis, pas de
Ombre
– Pas de variables supplémentaires, pas de
Réflecteur, durée de vie plus longue de la lampe

Rayonnement UV-LED

– Tête d’irradiation LED UV avec
puissantes LED UV – couvre l’ensemble des
Carte de circuit imprimé

Plage de dureté

– Surface de durcissement efficace de 500×400
mm pour une distance de 10 à 400 mm

Spectre focalisé Longueur d’onde 395nm

– Tous les nouveaux matériaux de revêtement LED
ont des longueurs d’onde spécifiques pour
curing
– Les autres longueurs d’onde ne sont que du gaspillage
Énergie

Avantages des LED

• Très rapide: 100% Durcissement <2 Sec.
– Basses températures de processus
– Faible consommation d’énergie
– Faible besoin d’infrastructure
– Petite empreinte
– Configuration très simple et stable
– Espacement très élevé des composants
<400 mm

28. février 2024/par Dominic Stadler

a_Blog MSTECH, Ultraviolet (UV)

MST UVLED Bench XL395

MST UVLED Bench XL395 Aushärtungssystem – Präzise UV-Härtung auf kompaktem Raum

Das MSTECH UVLED Bench XL395 Aushärtungssystem ist ein leistungsstarkes Tischgerät für die Aushärtung von Beschichtungen, Klebstoffen und Vergussmassen auf Leiterplatten und Elektronikbauteilen. Mit einer Aushärtungsfläche von 500 × 400 mm und einer Wellenlänge von 395 nm bietet das System höchste Präzision, Effizienz und Energieeinsparung – ideal für Labor- und Produktionsumgebungen mit begrenztem Platz.

Effiziente LED-Technologie für schnelle Ergebnisse

Das MSTECH UVLED Bench XL395 Aushärtungssystem arbeitet mit Hochleistungs-LEDs und liefert eine optische Leistung von bis zu 1000 mW/cm². Durch die fokussierte Strahlung auf 395 nm wird eine gleichmäßige und vollständige Aushärtung erreicht – in weniger als 2 Sekunden.
Dank der Kaltlichtquelle ohne Infrarotstrahlung können auch empfindliche Materialien sicher und verzugsfrei bearbeitet werden.

• LED: UVLED
• Wellenlänge: 395nm.
Optionen: 365nm, 385nm, 405nm
• LED-Lebensdauer: 20000H
• Optische Leistung: 395nm: 1000mw/cm2
• Aushärtungsgröße: 500mm*400mm
• Abstand: 130mm
• Leistung: 1800W
• Kühlung: Lüfterkühlung
• Temperatur: ≤50ºC
• Dimension: outside:755*505*452mm
innen: 500*400*130mm
• Stromversorgung: 220VAC/50HZ – 2m kabel

Funktionen

Keine Infrarotstrahlung

Kaltlichtquelle, geeignet zum Aushärtenalle Arten von wärmeempfindlichen Materialien
Lampensteuerung
• Panel-Anzeige: LCD-Betrieb
• Leistung: 0-100% einstellbar
• Überwachung der Temperatur

Bestrahlungsstärkekartierung

Bestrahlungsstärkekartierung @15cm

Bestrahlungsstärkeprofil

Bestrahlungsstärkeprofil @15cm

Vorteile

Das MST UVLED Bench XL395 System gegenüber anderen Aushärtungssystemen

• UV-Dosis einfach -Herstellung
Konzept einfach
• Prozessstabilität und Wiederholbarkeit sind
mit minimalen Parametern gewährleistet
• Vollflächige Abdeckung der Platte in einem Arbeitsgang
-Gleichmäßige Abdeckung: keine Falten, keine
Schatten
• Keine zusätzlichen Variablen, kein
Reflektor, längere Lebensdauer der Lampe

UV LED-Bestrahlung

• UV-LED-Bestrahlungskopf mit
leistungsstarken UV-LEDs – deckt die gesamte
Platine

Fokussiertes Spektrum Wellenlänge 395nm

• Alle neuen LED-Beschichtungsmaterialien
haben spezifische Wellenlängen für
Aushärtung
• Andere Wellenlängen sind nur verschwendete
Energie

Weiter UV Trocknungsanlagen ->

Unser Partner ->

LED-Vorteile

• Sehr schnell: 100% Aushärtung <2 Sek.
• Niedrige Prozesstemperaturen
• Geringer Stromverbrauch
• Geringer Infrastrukturbedarf
• Kleiner Fußabdruck
• Sehr einfache und stabile Konfiguration
• Sehr hohe Bauteilabstände
<400 mm

30. novembre 2023/par Dominic Stadler

a_Blog MSTECH, Ultraviolet (UV)

MST UVLED Bench L395

MSTECH UVLED Bench L395 Aushärtungssystem – Kompakt, präzise und effizient

Das MSTECH UVLED Bench L395 Aushärtungssystem ist ein kompaktes Tischgerät für die präzise und energieeffiziente UV-Aushärtung von Beschichtungen, Klebstoffen und Vergussmassen. Mit einer Aushärtungsfläche von 260 × 260 mm und einer Wellenlänge von 395 nm bietet das System zuverlässige Leistung bei geringem Energieverbrauch – perfekt für Labor- und Fertigungsumgebungen, in denen Qualität und Präzision entscheidend sind.

Technische Details

• LED: UVLED
• Wellenlänge: 395nm.
Optionen: 365nm, 385nm, 405nm
• LED-Lebensdauer: 20000H
• Optische Leistung: 395nm: 500mw/cm2
• Aushärtungsgröße: 260mm*260mm
• Abstand: 30mm~150mm
• Leistung: 500W
• Kühlung: Lüfterkühlung
• Temperatur: ≤50ºC
• Dimension: outside:500*500*453mm
innen: 260*260*150mm
• Stromversorgung: 220VAC/50HZ – 2m kabel
